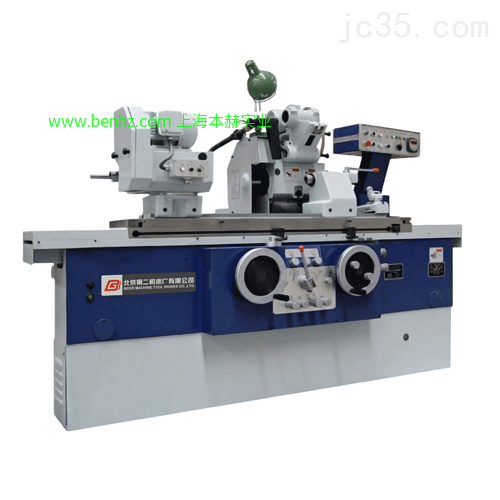

高精度半自动（）外圆磨床MGB1320E/MGB1332E/MGB1420E/MGB1432E。加工精度高，整体布局合理，造型美观，操作手柄集中、形象、操作简便、安全。

高精度半自动（）外圆磨床性能结构特点

  • 机床液压驱动采用螺杆泵，运行平稳，噪音低。

  • 砂轮架采用套筒式整体瓦大锥度动*承主轴系，回转精度高，刚性好。

  • 进给导轨使用贴塑导轨，提高了慢速运行平稳性及抗振性。

  • 机床加工精度高，整体布局合理，造型美观，操作手柄集中、形象、操作简便、安全。

  • MGB型(高精度半自动型)可用定程或自动测量仪控制进行半自动切入磨或纵磨，用来加工小批量或成批的高精度零件。

  • MGB型(高精度半自动型)各种削磨功能和加工循环中的动作顺序均由工业可编程控制器(PLC)进行控制。



高精度半自动（）外圆磨床规格参数

规格单位MGB1320EMGB1332EMGB1420EMGB1432E
×500×750×1000×500×750×1000×500×750×1000×500×750×1000
中心高mm125180125180
*距mm5207651050520765105052076510505207651050
zui大工件回转直径mm240350240350
zui大磨削长度mm5007501000500750100050075010005007501000
外圆磨削范围mmΦ5～Φ200Φ5～Φ320Φ5～Φ200Φ5～Φ320
内圆磨削范围mm--Φ13～Φ80Φ16～Φ125
内孔zui大磨削深度（45mm以上）mm--125160
*间zui大工件重量kg50
砂轮尺寸(外径×宽×内径)mm400×(32～50)×203
zui大线速度m/sec35
工作台回转角度顺时针
3°3°3°3°
逆时针
9°8°7°9°8°7°9°8°7°9°8°7°
主轴锥孔莫氏圆锥号头架
莫氏4#               莫氏4# Morse4#(可选配莫氏3# )
尾架
机床电机总功率Kw777.57.5
机床净重kg250030003500250030003500250030003500250030003500
机床毛重kg310036004100310036004100310036004100310036004100
机床外包装箱尺寸长mm280029003800280029003800280029003800280029003800
宽mm2200
高mm2200




高精度半自动（）外圆磨床工作精度

序号检验项目试件简图及切削条件检验项目MGB1320EMGB1332EMGB1420EMGB1432E
×500×750×1000×500×700×1000×500×750×1000×500×750×1000
P1磨削*间
试件的精度		L=150
d=50		圆度(mm)0.0005
L=200
d=60
L=350
d=35		纵截面内直径
*性(mm)		0.0030.003-0.0030.003-0.0030.003-0.0030.003-
L=750
d=75		--0.005--0.005--0.005--0.005
粗糙度(μm)Ra≤0.01Ra≤0.01Ra≤0.01Ra≤0.01
P2卡盘上磨削
短试件的精度		L=30
d=60		圆度(mm)--0.0020.002
粗糙度(μm)--Ra≤0.04Ra≤0.04
P3卡盘上磨削
内孔试件的精度		L=50
d=30		圆度(mm)-
-		-
-		0.0020.002
L=100
d=60
粗糙度(μm)

Ra≤0.04Ra≤0.04
P4切入式磨削
试件外圆的精度		L=30
d=25		磨削一批零件的
直径*性		定程磨削0.01/20件定程磨削0.012/20件定程磨削0.01/20件定程磨削0.012/20件
L=30
d=40		自动量仪0.004/20件自动量仪0.005/20件自动量仪0.004/20件自动量仪0.005/20件




高精度半自动（）外圆磨床MGB1320E/MGB1332E/MGB1420E/MGB1432E附件表

主要附件表

序号

名称代号备注
1平衡心轴B-JT067
2砂轮平衡架B-JT066
3三爪卡盘JT030B只在型机床上提供 Φ130
4内圆磨具JT055只在型机床上提供
5砂轮法兰盘MOT.8B
6冷却水箱20LT005A/B可选配增加磁性分离器
7座式砂轮修整器JT040


特殊附件表（特殊定货）

序号名称代号备注
1闭口中心架JT023Φ10-Φ75
2开口中心架JT024Φ5-Φ50
3四爪卡盘JT069Φ160
4自动测量仪
适用于半自动机床
5纸质过滤器LT014高精度机床附件
