产品介绍

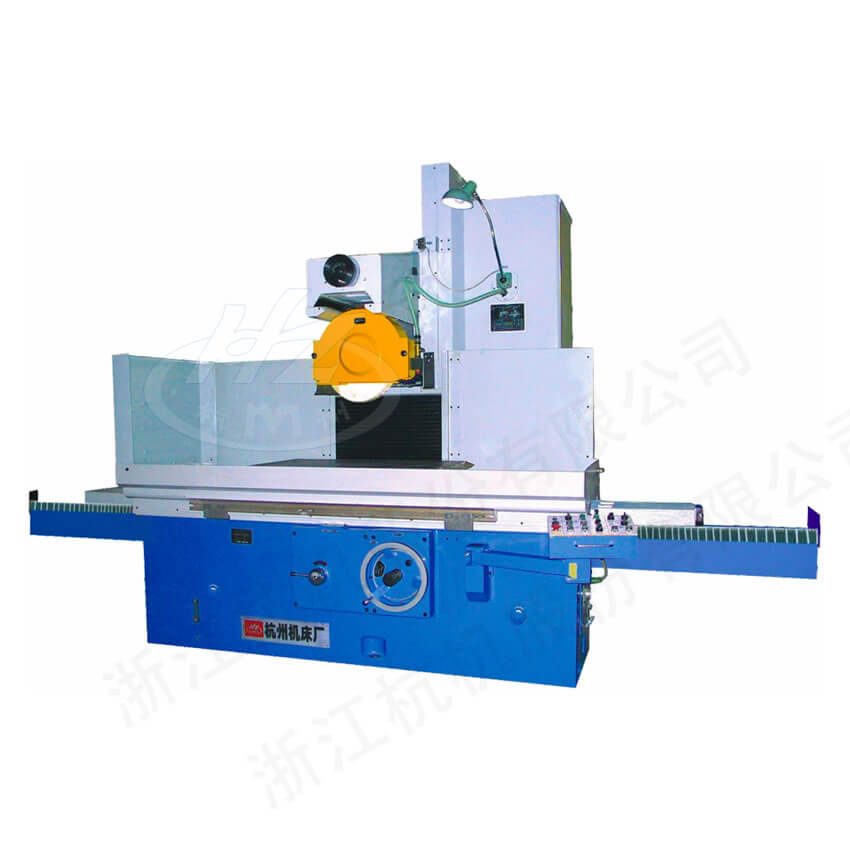

本机床是根据市场的需求设计的产品，适用于各种机械加工车间和机修车间。

■ 本机床为磨头移动式机床，即工作台只在床身导轨上由液压驱动作纵向运动，磨头在拖板上作横向运动，拖板连同磨头在立柱上作垂直运动。

■ 工作台和床身导轨副采用贴塑滑动导轨副。

■ 垂直运动和横向运动采用滚珠丝杠传动，垂直运动有快速升降，进给为手动；横向运动由柱塞油马达驱动，横向进给可机动或手动。

■ 在结构上留有安装伺服电机位置，可将油马达和交流电机调成伺服电机，配置数控系统，成为数控机床。

型号：				M7160x10/HZ	M7160×16/HZ	M7160×20/HZ	M7160×30/HZ
工作台	工作台面尺寸（宽×长）		mm	600x1000	600×1600	600×2000	600×3000
	最大磨削尺寸（宽×长×高）		mm	600×1000×600	600×600×1600	600×600×2000	600×600×3000
	工作台纵向行程（最大）		m/min	1100	1700	2100	3100
	工作台速度（无级）		mm	5-26	5-27	5-30
	工作台T型槽（槽数×宽度）		mm	3×22
	工作台承载重量（含电磁吸盘）		kg	1030	1482	1800	2800
磨头	砂轮轴中心至工作台距离（最大）		mm	825
	磨头垂直进给	手轮每格	mm	0.005
	磨头垂直进给	快速进给	m/min	0.4
	磨头机动横向进给	连续	m/min	0.5-1.2
	磨头机动横向进给	断续	mm	5-20
	磨头手动横向进给手轮每格		mm	0.01
	砂轮轴转速		r/min	1440
	砂轮尺寸（外径×宽×内径）		mm	Φ450x63xΦ203
电机功率	电机总功率（约）		kW	23
电机功率	磨头电机功率		kW	11
工作精度	加工表面对基面的平行度		mm	300：0.005
工作精度	表面粗糙度		μm	Ra0.63
机床重量	净重（约）		kg	8000	8500	10000	12000
机床重量	毛重（约）		kg	9000	10000	11000	13500
外形尺寸（长×宽×高）			mm	5000x2430x2450	4682x2240x2330	5500x2240x2330	9230x2240x2330
包装箱尺寸（长×宽×高）			mm	3750x2450x3080	5080x2450x2800	5880x2450x2800	6540x2450x2990
